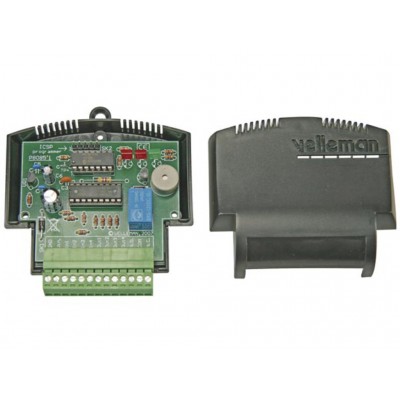

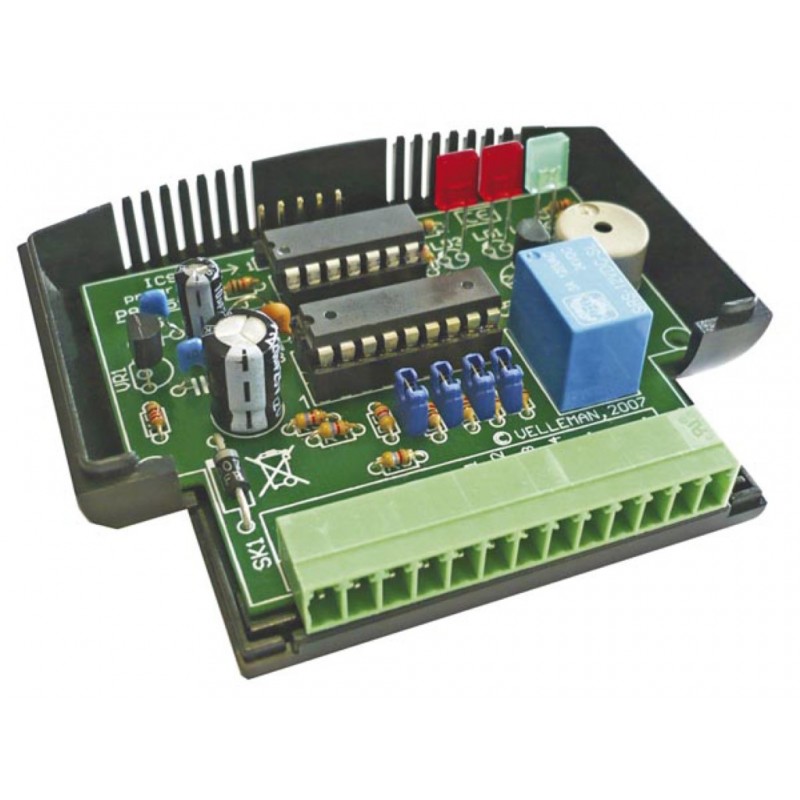

MODULO APLICACION MINIATURA PIC

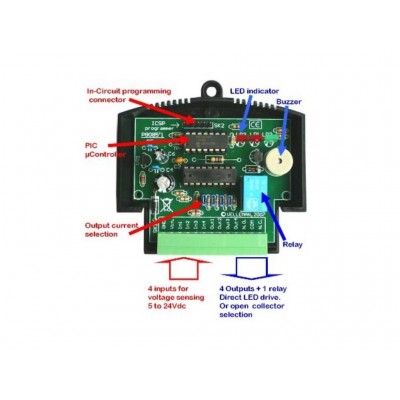

Características

• 9 entradas/salidas libremente programables (4 entradas, 5 salidas)
• microcontrolador PIC16F630 de Microchip®
• indicador LED para la alimentación y la salida relé
• 1 indicador LED libremente programable
• minizumbador implantado para señales sonoras
• conector ICSP⢠implantado para la programación
• programador PIC⢠soporta PIC16F630


Especificaciones

• alimentación: 12VDC (no estabilizado) / 100mA
• 4 entradas (con detección de tensión)
• tensión de señal de entrada: 5 - 24VDC, @ 4K7
• 4 salidas transistor NPN (colector abierto, sink):
  • corriente de salida transistor: máx. 100mA cada uno
  • mando de 12V directo del relés posible (no es necesario un diodo de protección)
• 1 salida relé con contacto NA/NC (2A)
• velocidad microcontrolador: oscilador interno 4MHz fijo
• dimensiones: 80 x70 x 25mm
