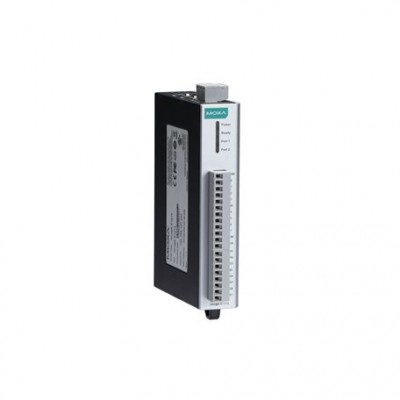

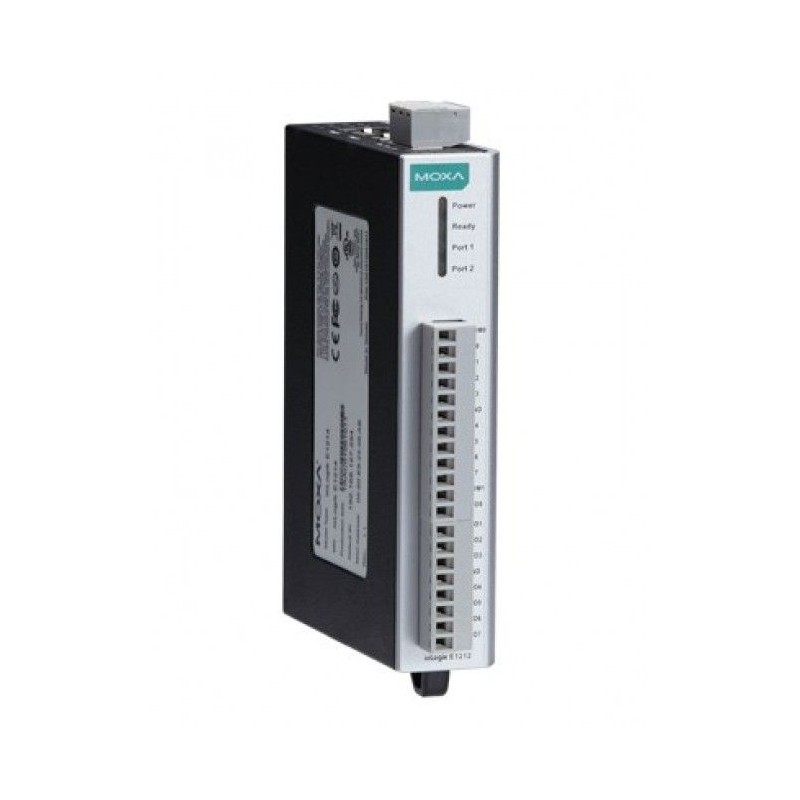

SWITCH 16x I/O 2X RJ45 INDUSTRIAL

Interfaz de entrada/salida

• Canales de entrada digital: 16

• Aislamiento: 3k VCC o 2k Vrms

• Botón de reinicio

Entradas digitales

• Conector: Terminal Euroblock con fijación por tornillo

• Tipo de sensor: Contacto seco. Contacto húmedo (NPN o PNP)

• Modo de E/S: DI o contador de eventos

• Contacto seco: Encendido: corto a GND. Apagado: abierto

• Contacto húmedo (DI a COM): Encendido: 10 a 30 VCC. Apagado: 0 a 3 VCC.

• Frecuencia del contador: 250 Hz

• Intervalo de tiempo de filtrado digital: Software configurable

• Puntos por COM: 8 canales

Interfaz Ethernet

• Puertos 10/100BaseT(X) (conector RJ45): 2, 1 dirección MAC (omisión de Ethernet)

• Protección de aislamiento magnético: 1,5 kV (incorporado)

Características del software Ethernet

• Opciones de configuración: Consola web (HTTP). Utilidad de Windows (ioSearch). Herramienta MCC.

• Protocolos industriales: Servidor Modbus TCP (esclavo). Moxa AOPC (etiqueta activa). Biblioteca MXIO. Adaptador EtherNet/IP.

• Gestión: API RESTful. SNMPv1/v2c. SNMPv1 Trap. HTTP. DHCP Cliente. BOOTP. IPv4. TCP/IP. UDP.

• MIB: Configuración del dispositivo MIB

• Seguridad: Lista de control de acceso

Funciones de seguridad

• Autenticación: Base de datos local

Interfaz LED

• Indicadores LED: Energía, Listo, Puerto 1, Puerto 2

Modbus TCP

• Funciones admitidas: 1, 2, 3, 4, 5, 6, 15, 16, 23

• Modo: Servidor (esclavo)

• Número máximo de conexiones de clientes: 10

Ethernet/IP

• Modo: Adaptador

• Número máximo de conexiones de escáner: 9 (solo lectura), 1 (lectura/escritura)

Parámetros de potencia

• Conector de alimentación: Terminal Euroblock con fijación por tornillo

• Número de entradas de energía: 1

• Voltaje de entrada: 12 a 36 VCC

• Consumo de energía: 110 mA a 24 VCC

Características físicas

• Carcasa: Plástico

• Dimensiones: 27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 pulgadas)

• Peso: 200 g (0,44 libras)

• Instalación: Montaje en carril DIN. Montaje en pared.

• Alambrado: Cable de E/S, 16 a 26 AWG. Cable de alimentación, 12 a 24 AWG

Límites ambientales

• Temperatura de funcionamiento: -10 a 60 °C (14 a 140 °F).

• Temperatura de almacenamiento (paquete incluido): -40 a 85 °C (-40 a 185 °F)

• Humedad relativa ambiental: 5 a 95% (sin condensación)

• Altitud: 4000 metros

Normas y certificaciones

• Compatibilidad electromagnética: EN 55032/24. EN 61000-6-2/-6-4

• EMI: CISPR 32, FCC Parte 15B Clase A

• Servicios médicos de emergencia

IEC 61000-4-2 ESD: Contacto: 4 kV; Aire: 8 kV

IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m

IEC 61000-4-4 EFT: Potencia: 2 kV; Señal: 1 kV

IEC 61000-4-5 Sobretensión: Potencia: 2 kV; Señal: 1 kV

IEC 61000-4-6 CS: 10 V

IEC 61000-4-8 PFMF

• Ubicaciones peligrosas: ATEX. Clase I División 2

• Seguridad: UL 508

• Choque: IEC 60068-2-27

• Caída libre: IEC 60068-2-32

• Vibración: IEC 60068-2-6

Declaración

• Producto verde: RoHS, CRoHS, RAEE

Tiempo medio entre fallos

• Tiempo: 671.345 horas

• Normas : Estándar Telcordia SR-332
