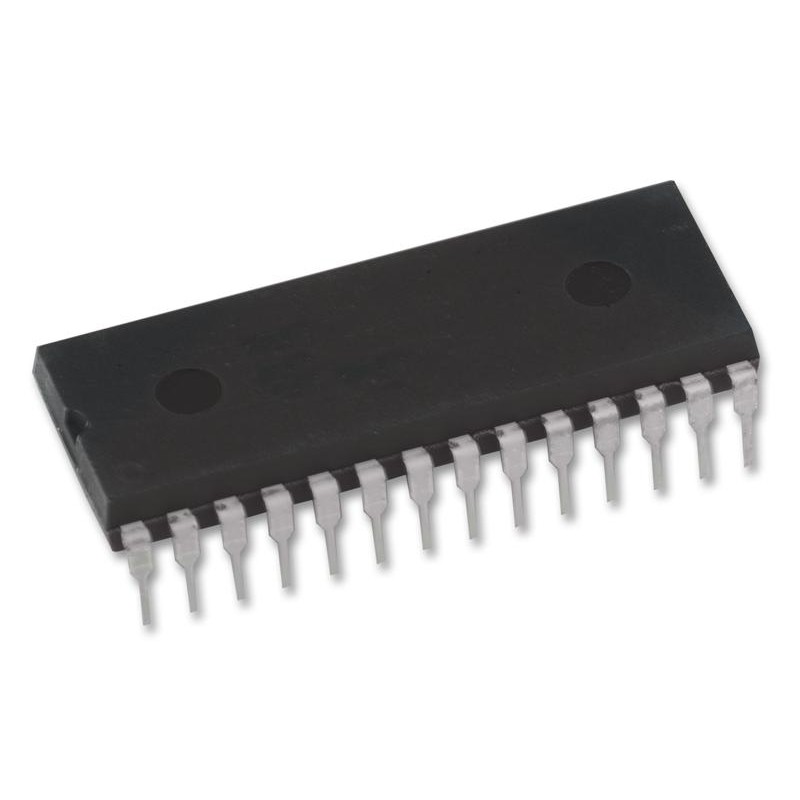

dip28

100MHZ TRIPLE RGB VIDEO BUFFER

Referencia: MAX467
RGB Video Switches and Buffers- 100Mhz

Descripción :

  • El MAX463-MAX470 serie de dos canales, triple / cuádruple búfer conmutadores de vídeo y de vídeo buffers combina alta precisión, la unidad de ganancia estable amplificadores de con interruptores de alta de rendimiento de vídeo.
  • Cambio rápido de el tiempo y la ganancia diferencial de baja y que este error de fase serie de interruptores y topes ideal para todas las aplicaciones de vídeo.
  • Los dispositivos son todos los especificados para el suministro ± 5V cooperación con las entradas y salidas de hasta ± 2.5V cuando se conduce 150 ½ cargas (75 ½ vuelta de terminación de cable).
  • Capacidad de entrada es normalmente de solo 5pF, y el canal-tochannel diafonía es mejor que 60 dB, realizado por alrededor de todas las entradas con los pernos de tierra de CA.
  • A bordo amplificadores ofrecen una velocidad de subida 200V/μs (300V/μs de AV = 2V / amplificadores V), y un ancho de banda de 100MHz (90MHz para AV = 2V / amortiguadores V).
  • Selección de canal es controlado por un TTL de una sola clavija de entrada compatible o por un interfaz de microprocesador, y el tiempo de cambio de canal es sólo 20ns.
  • Para una mayor flexibilidad de diseño, los dispositivos se ofrecen con bufferamplifier ganancias de 1V / V o 2V / V para 75 ½ vuelta terminada aplicaciones. Amplificadores de salida tiene una salida garantizada oscilación de ± 2V a 75 ½.
  • Aplicaciones:
    • Calidad de transmisión de señal de color de multiplexación
    • RGB Multiplexing
    • Color RGB Overlay video Editores
    • Del color del RGB Video Security Systems
    • RGB Medical Imaging
    • Cable coaxial Line Drivers
Características:

  • 100MHz de ancho de banda de ganancia unitaria
  • Ancho de banda de 90MHz con 2 V / V de ganancia
  • 0,01% / 0,03 ° Ganancia Diferencial / Error de fase
    • Unidades ® 50 ½ y 75 ½ Volver terminada cable directamente
  • oscilación de salida Ancho:
    • ± 2V a 75 ½
    • ± 2.5V en 150 ½
  • 300V/μs Slew Rate (2V / ganancia V)
  • 20ns de conmutación de canales
  • Lógica desactivar el modo de:
    • High-Z Productos
    • Reducción de Consumo de Energía
  • salidas puede conectar en paralelo para redes más grandes
  • 5pF Capacitancia de entrada (canal de encendido o apagado)
12,96 €
15,68 €
(impuestos excl.)
(impuestos inc.)
Cantidad
Disponible

  Compra Segura

Todos los datos de compra son encriptados y protegidos

  Política de entrega

Envío en 48/72 horas

  Política de devolución

14 días de devolución
